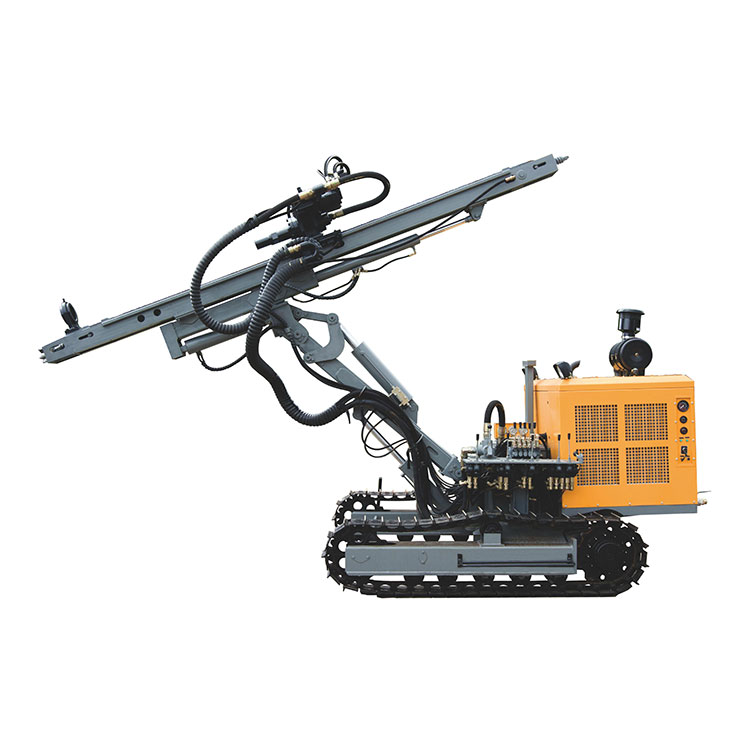

การแลกเปลี่ยนก้านอัตโนมัติแบบตีนตะขาบแบบติดตั้งบนตีนตะขาบ DTH Drilling Rig มีต้นทุนการดำเนินงานที่ต่ำกว่าและการออกแบบที่คำนึงถึงมนุษย์
ใช้เครื่องยนต์ดีเซลที่ทรงพลังและชุดประกอบสถานีปั๊มน้ำมันไฮดรอลิกเพื่อสร้างพลังงาน ช่วยให้แท่นขุดเจาะหมุน ให้อาหาร การยก การเดิน และการวางตำแหน่งมุม
ในระหว่างการทำงาน เฉพาะค้อนเคาะเท่านั้นที่ใช้อากาศอัด ตรงกันข้ามกับแท่นขุดเจาะแบบใช้ลมทั่วไป JK730 ใช้พลังงานน้อยลงประมาณ 40% ถึง 50% (เชื้อเพลิงหรือไฟฟ้า) และการเคลื่อนที่ของอากาศของเครื่องอัดอากาศที่จับคู่จะลดลง 30% ถึง 50%
Jk730 แท่นขุดเจาะ DTH แบบติดตั้งตีนตะขาบอัตโนมัติ |
||
เส้นผ่านศูนย์กลางรูเจาะ |
90-165มม |
|
ม้าหมุนร็อด |
ความจุของร็อด |
5+1/6+1 |
ความยาวก้าน |
3ม |
|
เส้นผ่านศูนย์กลางก้าน |
φ76มม |
|
ความลึกของการเปลี่ยนก้านอัตโนมัติ |
18ม./21ม |
|
ความแข็งของหินที่ใช้งานได้ |
ฉ=6-20 |
|
ความกดอากาศในการทำงาน |
1.2-2.4 เมกะปาสคาล |
|
ปริมาณการใช้อากาศ |
11-21ลบ.ม./นาที |
|
จังหวะการให้อาหาร |
3850มม |
|
ก้านเปลี่ยนความยาว |
3ม |
|
สูงสุด ความสูงของการเจาะแนวนอน |
2970มม |
|
อัตราการหมุน |
0-90 รอบต่อนาที |
|
แรงบิดในการหมุน |
3300นิวตันเมตร |
|
ความเร็วในการเดินทาง |
2 กม./ชม., 3 กม./ชม |
|
ความสามารถเกรด |
20° |
|
พลัง |
Yuchai 92kW (ตัวเลือกคัมมินส์ 97kW) |
|
เครื่องดูดฝุ่น (อุปกรณ์เสริม) |
เครื่องเก็บฝุ่นแห้งแบบไฮดรอลิก |
|
เครื่องดูดฝุ่นแบบเปียก |
||
ขนาด (ยxกxส) |
7000 มม. × 2400 มม. × 3350 มม |
|
น้ำหนัก |
9000กก |
|
ผู้ผลิตขอสงวนสิทธิ์ในการเปลี่ยนแปลงทางเทคนิคเพื่อการปรับปรุงให้ดีขึ้นโดยไม่ต้องแจ้งให้ทราบล่วงหน้า |
พารามิเตอร์ผลิตภัณฑ์
การแลกเปลี่ยนก้านอัตโนมัติแบบตีนตะขาบ DTH Drilling Rig เป็นแท่นขุดเจาะ DTH ไฮดรอลิก ติดตั้งเครื่องเปลี่ยนก้านอัตโนมัติสำหรับจัดเก็บก้าน การเปลี่ยนและเชื่อมต่ออัตโนมัติ รวมถึงอุปกรณ์ระบุตำแหน่งรู และห้องโดยสารที่หรูหรา สภาพแวดล้อมการทำงานที่ปลอดภัยและสะดวกสบายช่วยลดความเข้มข้นของแรงงานและลดจำนวนแรงงานลงอย่างมาก ตรงกันข้ามกับแท่นขุดเจาะแบบ all-in-one แท่นขุดเจาะ DTH Drilling Rig แบบติดตั้งบนตีนตะขาบมีจุดเด่นคือการใช้งานและการบำรุงรักษาที่สะดวกตลอดจนอัตราการหยุดทำงานต่ำ
การแลกเปลี่ยนก้านอัตโนมัติแบบตีนตะขาบแบบติดตั้งบนตีนตะขาบ DTH Drilling Rig โดยทั่วไปจะใช้แชสซีแบบยืดไสลด์แบบติดตามไฮดรอลิกเสายกและพับอัตโนมัติและแกนสว่านแบบยืดไสลด์ซึ่งมีลักษณะของการตรวจจับอัตโนมัติและการปรับแนวตั้งจอแสดงผลดิจิตอลของความลึกของรูและอื่น ๆ . โดยทั่วไปการทำงานโดยรวมของเครื่องจะใช้การควบคุมนำร่องแบบไฮดรอลิกและการตรวจจับโหลด ทำให้ใช้งานง่ายและสะดวกสบาย กว้านหลักและกว้านเสริมสามารถตอบสนองความต้องการของสถานการณ์ต่างๆ ในไซต์งานได้ แท่นขุดเจาะประเภทนี้มาพร้อมกับเครื่องมือเจาะที่แตกต่างกัน เหมาะสำหรับการขุดเจาะแบบแห้ง (เกลียวสั้น) หรือแบบเปียก (ถังหมุน) และชั้นหิน (แท่นขุดเจาะแกน) นอกจากนี้ยังสามารถติดตั้งเครื่องเจาะเกลียวยาว ถังคว้านผนังใต้ดินแบบต่อเนื่อง ค้อนตอกเสาเข็มแบบสั่นสะเทือน ฯลฯ ได้ มีฟังก์ชั่นหลากหลายและส่วนใหญ่จะใช้สำหรับการก่อสร้างโครงสร้างพื้นฐาน เช่น การก่อสร้างเทศบาล ถนนและสะพาน อาคารอุตสาหกรรมและงานโยธา ผนังต่อเนื่องใต้ดิน , การอนุรักษ์น้ำ, การป้องกันความลาดชันป้องกันการซึมน้ำ ฯลฯ
